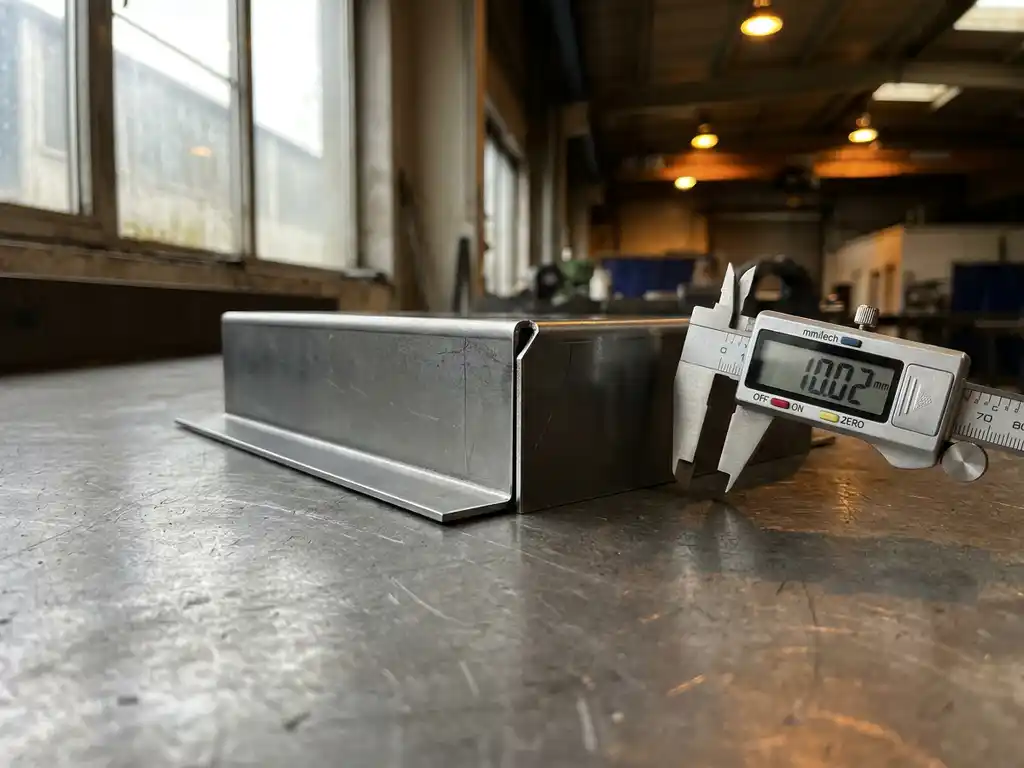

Bij plaatwerk plooien zijn toleranties van ±0,5 mm op de eindmaat realistisch voor standaard constructiestaal en aluminium bij een CNC-kantbank. Voor precisietoepassingen haal je met moderne apparatuur en goed ingestelde gereedschappen zelfs ±0,2 tot ±0,3 mm. Hoe nauwkeurig het eindresultaat is, hangt af van het materiaal, de dikte, de gereedschapkeuze en hoe de technische tekening is opgegeven. In dit artikel beantwoorden we de meest gestelde vragen over plooinauwkeurigheid — van spring-back tot het correct aanleveren van jouw tekening.
Welke toleranties zijn realistisch bij plaatwerk plooien?
Voor de meeste toepassingen geldt een haalbare maattolerantie van ±0,5 mm op de plooihoek en de eindmaat bij standaard plaatwerk. Bij precisiewerk met CNC-kantbanken en gekalibreerde gereedschappen is ±0,2 mm haalbaar, mits het materiaal consistent van kwaliteit is en de tekening correct is opgegeven.
De hoektolerantie ligt bij normaal constructiewerk doorgaans op ±0,5 tot ±1 graad. Voor nauwkeurige verbindingen of behuizingen waarbij meerdere plooien op elkaar aansluiten, is het verstandig om de gewenste tolerantie expliciet op de tekening te vermelden. Standaard ISO-toleranties voor plaatwerk plooien vallen onder klasse m (gemiddeld) of f (fijn), afhankelijk van de toepassing.
Houd er rekening mee dat elke extra plooi een kleine cumulatieve afwijking kan opleveren. Bij producten met vijf of meer plooien loopt de totale afwijking sneller op dan bij eenvoudige L- of U-profielen. Geef bij complexe producten altijd de functionele maat aan — de maat die echt telt voor de montage — en niet alleen de nominale maat.
Welke factoren bepalen de nauwkeurigheid van het plooiproces?
De nauwkeurigheid van plaatwerk plooien wordt bepaald door een combinatie van factoren: de kwaliteit en het type van de kantbank, de staat van het gereedschap, de materiaaleigenschappen, de plaatdikte en de manier waarop de tekening is opgegeven. Al deze elementen beïnvloeden het eindresultaat.
De belangrijkste factoren op een rij:
- Gereedschapkwaliteit: Versleten of verkeerd geselecteerde stempels en matrijzen geven afwijkende plooihoeken en scherpere of bredere radii dan gewenst.
- Materiaalconsistentie: Variaties in plaatdikte, hardheid of walsrichting leiden tot afwijkingen, zelfs als de machine perfect is ingesteld.
- Plooivolgorde: Bij complexe producten bepaalt de volgorde van de plooien mede de uiteindelijke nauwkeurigheid. Een verkeerde volgorde kan botsen met gereedschappen of maten beïnvloeden.
- Inwendige radius: Hoe kleiner de radius ten opzichte van de materiaaldikte, hoe groter de kans op afwijkingen of materiaalschade.
- Temperatuur en omgevingscondities: Bij dunne, nauwkeurige onderdelen kunnen zelfs kleine temperatuurverschillen in de productiehal een meetbaar effect hebben.
Een goed ingestelde CNC-kantbank compenseert veel van deze variabelen automatisch, maar de kwaliteit van de aangeleverde tekening blijft bepalend voor wat er überhaupt mogelijk is.
Wat is spring-back en hoe beïnvloedt het de eindmaat?
Spring-back is het terugveren van het materiaal nadat de plooikracht is weggenomen. Metaal gedraagt zich deels elastisch: na het plooien veert het iets terug, waardoor de werkelijke hoek groter uitvalt dan de geprogrammeerde hoek. Dit effect is bij elk materiaal aanwezig, maar de mate verschilt sterk.
Bij aluminium is spring-back groter dan bij staal, omdat aluminium een hogere elasticiteitsmodulus heeft ten opzichte van zijn vloeispanning. Bij hoog- en ultrahoogsterktestaal (zoals S355 of hogere sterktes) is spring-back eveneens fors en moeilijker te voorspellen. Zachter constructiestaal, zoals S235, gedraagt zich gunstiger.
Ervaren operators en CNC-systemen compenseren spring-back door de machine iets verder te plooien dan de gewenste eindhoek. Dit heet overbuigen. Moderne kantbanken met hoekmeetsystemen meten de werkelijke hoek tijdens het plooien en passen de druk automatisch aan. Dat maakt het resultaat voorspelbaarder, maar bij nieuwe materiaalcharges of wisselende diktes blijft het verstandig om een proefplooi te maken.
Hoe nauwkeurig is een CNC-kantbank vergeleken met handmatig kanten?
Een CNC-kantbank is significant nauwkeuriger dan handmatig kanten. Waar handmatig werk afhankelijk is van de ervaring en consistentie van de operator, werkt een CNC-kantbank met geprogrammeerde aanslagen, automatische hoekcompensatie en herhaalbare positionering. Het verschil in de praktijk is aanzienlijk.
CNC-kantbank
Met een CNC-kantbank haal je een herhaalbaarheid van ±0,1 tot ±0,2 mm op de aanslag en ±0,1 graad op de hoek, afhankelijk van de machine en het meetsysteem. Elke plooiing in een serie is nagenoeg identiek. Dit is relevant bij serieproductie of wanneer meerdere onderdelen op elkaar moeten passen.
Handmatig kanten
Bij handmatig kanten of eenvoudige zwenkbuigmachines zonder CNC-sturing is de nauwkeurigheid sterk afhankelijk van de vakman. Toleranties van ±1 mm of meer zijn gebruikelijk. Voor eenmalige eenvoudige producten is dit vaak voldoende, maar voor precisieonderdelen of series is handmatig werk niet de juiste keuze.
Voor professioneel maatwerk plooiwerk is een CNC-kantbank de standaard. Via ons kanten van plaatwerk gebruik je direct onze CNC-capaciteit, zonder dat je zelf hoeft na te denken over de machineinstelling.
Welke materiaaldikte en -soort zijn het moeilijkst nauwkeurig te plooien?
Dik hoog- of ultrahoogsterktestaal is het moeilijkst nauwkeurig te plooien. De combinatie van grote spring-back, hoge plooikrachten en beperkte rekbaarheid maakt dit materiaal veeleisend. Ook dun roestvast staal (RVS) vraagt extra aandacht vanwege de hoge reksterkte en gevoeligheid voor krassen.
Een overzicht van materialen naar plooimoeilijkheidsgraad:
- Makkelijk: Zacht constructiestaal (S235), aluminiumlegeringen uit de 5000-serie, koper
- Gemiddeld: S355 staal, aluminium uit de 6000-serie, RVS 304
- Veeleisend: Hoog- en ultrahoogsterktestaal, RVS 316, dikke platen boven 10 mm, aluminium uit de 7000-serie
Naast de materiaalsoort speelt de verhouding tussen plaatdikte en inwendige radius een grote rol. Als vuistregel geldt: de inwendige radius moet minimaal gelijk zijn aan de materiaaldikte. Bij hardere materialen is een radius van 1,5 tot 2 keer de materiaaldikte veiliger om scheuren of beschadigingen te voorkomen. Geef dit altijd aan op je tekening, zodat de operator de juiste gereedschapkeuze kan maken.
Hoe geef je een technische tekening op voor maatwerk plooiwerk?
Een goede technische tekening voor plooiwerk bevat de ontvouwde maat (de vlakke maat vóór het plooien), alle plooihoeken, de inwendige radii, de materiaalsoort en dikte, en de gewenste toleranties. Ontbreekt een van deze gegevens, dan moet de producent aannames doen — en dat verhoogt de kans op een afwijkend eindproduct.
De meest voorkomende fouten in tekeningen voor plooiwerk:
- Geen inwendige radius opgegeven: De producent kiest dan zelf een standaard radius, die mogelijk niet aansluit bij jouw montage-eisen.
- Maten op de buitenzijde én binnenzijde tegelijk: Dit is geometrisch tegenstrijdig. Kies één referentievlak en houd dat consequent aan.
- Geen toleranties vermeld: Zonder tolerantie-aanduiding geldt een standaard, die voor precisiewerk te ruim kan zijn.
- Ontvouwde maat ontbreekt: Bij 3D-bestanden berekent de software de ontvouwde maat, maar bij 2D-tekeningen is dit noodzakelijk om te vermelden.
- Walsrichting niet aangegeven: Bij materialen die gevoelig zijn voor plooien dwars op de walsrichting (zoals sommige aluminiumlegeringen) is dit relevant voor de kwaliteit.
Lever bij voorkeur een STEP- of DXF-bestand aan, gecombineerd met een PDF-tekening als referentie. Zo heeft de producent zowel de geometrie als de maatvoering direct beschikbaar. Via onze diensten verwerk je lasersnijden en kanten in één order, zodat je niet hoeft te schakelen tussen meerdere leveranciers voor snijden en buigen.
