Richtlijnen voor buislasersnijden

Ontdek hier alle richtlijnen voor buislasersnijden. Door de richtlijnen te volgen zal het proces van buislasersnijden beter verlopen.

Heb je een vraag over de richtlijnen of wil je hiervan afwijken, neem dan gerust contact op met één van onze professionals.

Vraag een offerte aan

Productafmetingen

Minimale productafmeting
Minimale doorsnede buis Ø 15 mm
Minimale doorsnede koker 15 x 15 mm



Maximale productafmeting
Maximale invoerlengte 6.400mm
Maximale doorsnede buis Ø 254 mm
Maximale doorsnede koker 180 x 180 mm
Maximale product lengte bij 2D snijden 5.800 mm
Maximale product lengte bij 3D snijden 5.500 mm
Maximaal laadgewicht 37,5 kg/meter



Maximale wanddiktes
Wanddikte Aluminium Staal RVS
2D snijden 10 mm 14 mm 10 mm
3D snijden 8 mm 10 mm 8 mm

Uploaden van bestanden

STEP bestanden

  • Maximaal 3MB per bestand, 10MB totaal
  • Maximaal 50 bestanden per upload
  • Eenheden in mm
  • Bestanden schaal 1:1
  • STEP­ bestand aanleveren kan zowel als mono en samengesteld bestand
  • STEP­ bestand in constante dikte getekend
  • STEP­ bestanden mogen géén afschuiningen bevatten
  • STEP­ bestanden mogen géén draad of verzonken gaten bevatten
  • Alle hoeken dienen losgesneden te zijn en niet overlappend

Heeft u hulp nodig bij het aanleveren van uw bestanden?

Vraag support

2.5D buislasersnijden

2.5D snijden

  • 90° snijden: De laserkop blijft altijd loodrecht op de buis staan, ongeacht de vorm van de snede.
  • V-groef: Aan de buitenzijde van een hoek ontstaat een V-groef, ideaal voor het maken van lasnaden.
  • Rechtwandige snede: De wand van de buis wordt altijd recht afgesneden, zelfs bij schuine sneden.
  • Voordelen: Snel, efficiënt en kosteneffectief. Geschikt voor de meeste toepassingen.

3D buislasersnijden

  • Kantelbare laserkop: De laserkop kan tot 45° kantelen, waardoor complexe 3D-vormen mogelijk zijn.
  • Schuine wanden: De wand van de buis kan schuin worden gesneden, wat bijvoorbeeld handig is voor het maken van afgeschuinde gaten voor bouten.
  • Naadloze verbindingen: Door de schuine wanden sluiten onderdelen naadloos op elkaar aan.
  • Voordelen: Grote flexibiliteit in ontwerp, complexe vormen mogelijk. Ideaal voor precisieonderdelen.

Gesneden gaten in ronde buizen

Voor cilindrische gaten (boorgaten) in ronde buizen wordt waar mogelijk de 3D-snijtechniek toegepast. Deze gaten zijn geschikt voor bijvoorbeeld het tappen van draad. De haalbaarheid hiervan is afhankelijk van de buisdiameter en de gewenste gatafmetingen. De maximale gatdiameter is 0,4 x buisdiameter. Bij niet-haalbare 3D-gaten wordt overgeschakeld naar 2.5D-snijden.

    2.5D gat snijden     3D gat snijden

Tekenen van radiussen

  • Radii voor staal en roestvast staal:
    • Alle binnenhoeken van staal en roestvast stalen onderdelen dienen een afronding te hebben met een radius gelijk aan de wanddikte van het materiaal.
    • Alle buitenhoeken van staal en roestvast stalen onderdelen dienen een afronding te hebben met een radius gelijk aan tweemaal de wanddikte van het materiaal.
  • Radii voor aluminium:
    • Voor aluminium onderdelen zijn geen radiussen toegestaan. Alle hoeken dienen scherp uitgevoerd te worden.
    • Zowel de binnen- als buitenradius van aluminium onderdelen moet 0 mm bedragen.

Radiussen

Materiaal Binnenradius Buitenradius
Staal Wanddikte 2 x Wanddikte
RVS Wanddikte 2 x Wanddikte
Aluminium 0 mm 0 mm

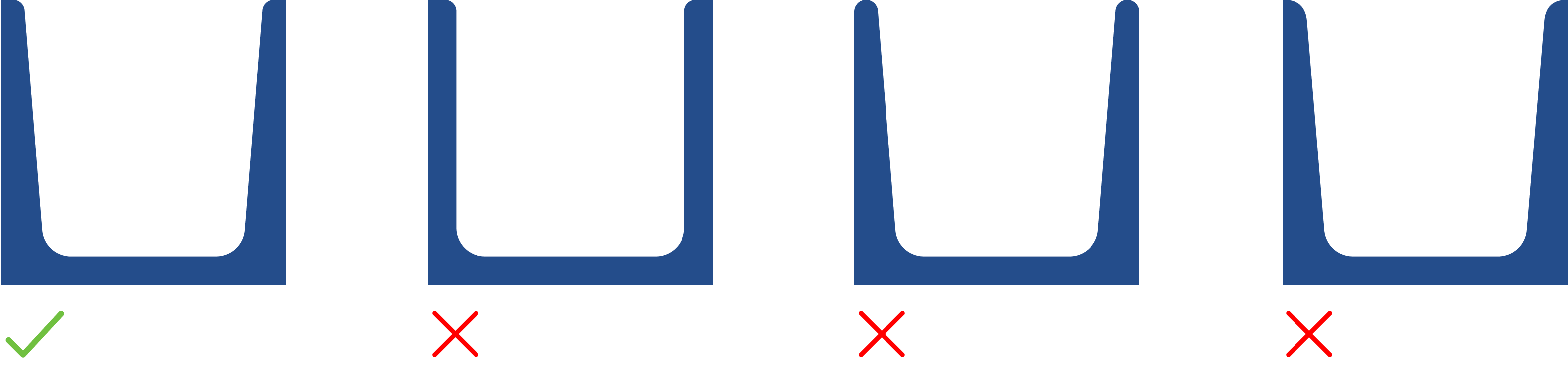

C/U-vormige producten

One Click Steel herkent C/U-profielen momenteel niet als buizen of kokers. Om dit op te lossen, kunt u een kleine aanpassing doen aan uw tekening. Teken naast het C/U-profiel een ring van hetzelfde materiaal. Verbind de ring en het profiel met een brug met een dikte van 1 x wanddikte.

U-vormige producten

Met deze eenvoudige toevoeging herkent het systeem uw profiel direct, ook als het een ronde buis betreft.

Tekenmethoden

Afstand tussen uitsparingen en de radius/wanddikte

Tussen uitsparingen en de radius/wanddikte moet een afstand van ten minste 0,1 mm worden aangehouden. Uitsparingen mogen de radius niet doorsnijden.



Radiussen uitsparing

Hoekuitsparingen

Door de hoekuitsparingen aan te passen zoals in de bijgevoegde afbeelding, kunnen we de snijbewerking efficiënter uitvoeren. Dit resulteert in minder snijbewegingen, warmteopbouw en een aanzienlijk betere snijkwaliteit.

Spatresten aan de binnenzijde van de buis/koker

Het lasersnijden van buizen kan leiden tot spatvorming aan de binnenzijde. De hoeveelheid spat hangt af van de diameter, wanddikte en oppervlaktegesteldheid van de buis. Een gladde buis heeft minder last van spat dan een ruwe buis.

Het verwijderen van spat is een nabewerking welke wij niet uitvoeren.

Spatresten

Toleranties

Wij garanderen een hoge precisie bij het buislasersnijden van uw producten. Onze snijprocessen zijn volledig in lijn met de internationale ISO 9013-norm. Dit betekent dat de afmetingen van uw eindproduct betrouwbaar en consistent zijn. Raadpleeg de onderstaande tabel voor een volledig overzicht van onze toleranties.

Dikte nom. maat (mm) 0­-3 mm 4­-6 mm 8­-10 mm 12­-14 mm
>0 <3 ± 0,1 ± 0,3 – –
>3 <10 ± 0,2 ± 0,3 ± 0,5 –
>10 <35 ± 0,2 ± 0,4 ± 0,6 ± 0,7
>35 <125 ± 0,3 ± 0,4 ± 0,7 ± 0,7
>125 <315 ± 0,4 ± 0,5 ± 0,7 ± 0,8
>315 <1000 ± 0,4 ± 0,5 ± 0,7 ± 1,0
>1000 <2000 ± 0,4 ± 0,5 ± 0,7 ± 1,6
>2000 ± 0,4 ± 0,6 ± 1,6 ± 2,5
