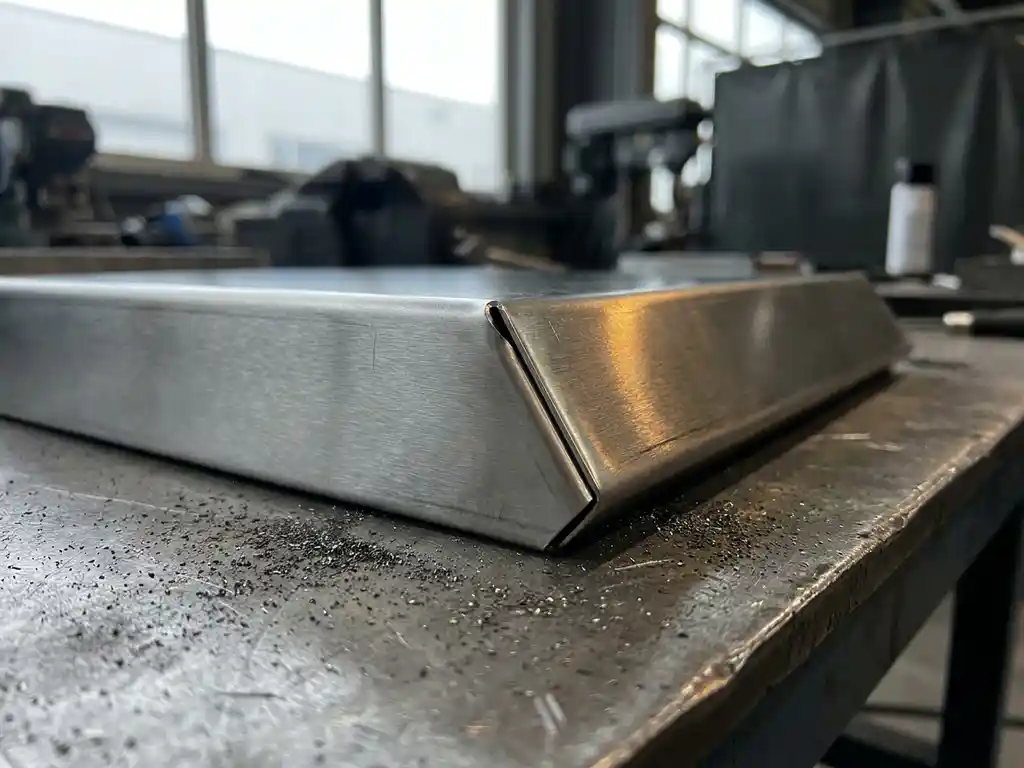

Een kleine binnenradius bereik je bij v-groef kanten door een smalle v-groef te kiezen. De vuistregel: hoe smaller de v-groef, hoe kleiner de binnenradius die je kunt halen. De binnenradius is namelijk direct gekoppeld aan de v-groefbreedte — niet alleen aan de stempelradius of de materiaaleigenschappen. Hieronder lees je precies hoe dat werkt, welke keuzes je maakt en waar je op moet letten bij kleine radii.
Wat bepaalt de minimale binnenradius bij kantwerk?
De minimale binnenradius bij kantwerk wordt bepaald door de breedte van de v-groef in de matrijs. Als vuistregel geldt: de binnenradius is ongeveer 1/6 van de v-groefbreedte. Hoe smaller de v-groef, hoe kleiner de haalbare binnenradius. Materiaaldikte, materiaalsoort en de buigmethode spelen ook een rol, maar de v-groefbreedte is de dominante factor.
Naast de v-groefbreedte tellen ook de materiaaleigenschappen mee. Harde materialen zoals RVS vragen een grotere minimale binnenradius dan zacht staal of aluminium. Dik materiaal heeft ook meer ruimte nodig om te buigen zonder te scheuren. De stempelradius heeft bij luchtbuigen relatief weinig invloed op de uiteindelijke binnenradius — dat is anders dan veel mensen denken.
Hoe beïnvloedt de v-groefbreedte de binnenradius?
De v-groefbreedte bepaalt direct hoe klein de binnenradius wordt. Gebruik je een v-groef van 12 mm, dan krijg je een binnenradius van ongeveer 2 mm. Gebruik je een v-groef van 6 mm, dan kom je uit op circa 1 mm. De relatie is lineair: halveer je de v-groef, dan halveer je ook de binnenradius.
Dit heeft ook gevolgen voor de minimale vleugellengte. Een smalle v-groef vereist een kortere vleugellengte, maar het materiaal moet wel voldoende steun hebben in de matrijs. Kies je een te smalle v-groef voor een te dik materiaal, dan kan het materiaal niet goed worden ondersteund en ontstaan er onregelmatige buigingen of beschadigingen aan de matrijs. De v-groefbreedte moet altijd worden afgestemd op de plaatdikte — de standaardregel is dat de v-groef 6 tot 8 keer de materiaaldikte bedraagt voor normale toepassingen.
Welke v-groef gebruik je voor een kleine binnenradius?
Voor een kleine binnenradius kies je een smalle v-groef met een verhouding van 4 tot 6 keer de materiaaldikte. Bij een plaatdikte van 2 mm gebruik je dan een v-groef van 8 tot 12 mm voor een standaardradius, maar voor een kleine radius kies je de ondergrens — of zelfs een speciale nauwe matrijs.
In de praktijk zijn er speciale nauwe v-groeven beschikbaar die een verhouding van 4x de materiaaldikte hanteren. Dit geeft kleinere radii, maar stelt hogere eisen aan de pers en het materiaal. Let op: bij een te smalle v-groef neemt de boogdruk toe, waardoor slijtage van de matrijs sneller optreedt. Gebruik smalle v-groeven dus doelgericht, niet als standaard.
Via onze kantservice verwerken we uiteenlopende v-groefmaten voor zowel standaard als kleine radii. Wil je ook lasersnijden combineren met kanten? Bekijk dan het volledige overzicht van onze diensten — je bestelt alles in één order via het portaal.
Wat is het verschil tussen luchtbuigen en bodembuigen bij kleine radii?
Bij luchtbuigen bepaalt de v-groefbreedte de binnenradius, ongeacht hoe ver de stempel indrukt. Bij bodembuigen wordt het materiaal volledig in de v-groef geperst, waardoor de stempelradius de binnenradius bepaalt. Voor kleine radii geeft bodembuigen meer maatvastheid, maar het vraagt hogere perskrachten en meer slijtage op gereedschap.
Luchtbuigen
Bij luchtbuigen raakt de stempel het materiaal en buigt het zonder dat het volledig in de matrijs wordt geperst. De binnenradius volgt de v-groefbreedte en is minder afhankelijk van de stempel. Dit is de meest gebruikte methode omdat het flexibel is — je kunt met één matrijs meerdere hoeken buigen door de indrukdiepte aan te passen. Het nadeel is dat de springback groter is, wat bij kleine radii extra aandacht vraagt voor de programmering.
Bodembuigen
Bij bodembuigen wordt het materiaal volledig in de v-groef geperst. De stempelradius en de matrijsgeometrie bepalen samen de uiteindelijke binnenradius. Dit geeft een nauwkeurigere en consistentere radius, maar vereist hogere tonnage — soms 3 tot 5 keer meer dan bij luchtbuigen. Voor kleine radii in dikker materiaal is bodembuigen soms de enige manier om de gewenste geometrie te halen.
Wanneer is een kleine binnenradius een risico voor het materiaal?
Een kleine binnenradius wordt een risico wanneer de radius kleiner is dan de materiaaldikte. Op dat punt wordt het materiaal aan de buitenkant van de buiging zo sterk uitgerekt dat scheuren kunnen ontstaan. Dit risico is groter bij harde materialen zoals RVS, hogesterktestaal en koudgewalst staal dan bij zacht staal of aluminium.
De minimale binnenradius zonder scheurrisico verschilt per materiaal:
- Zacht staal (S235): binnenradius minimaal 0,5 tot 1x de materiaaldikte
- RVS (304/316): binnenradius minimaal 1 tot 1,5x de materiaaldikte
- Aluminium (5000-serie): binnenradius minimaal 1 tot 2x de materiaaldikte
- Hogesterktestaal (S355 en hoger): binnenradius minimaal 1,5 tot 2x de materiaaldikte
Buig je dwars op de walsrichting van de plaat, dan is het scheurrisico kleiner dan wanneer je parallel aan de walsrichting buigt. Bij twijfel: kies altijd een iets grotere radius dan het absolute minimum, want een kleine aanpassing in de tekening kan productieuitval voorkomen.
Hoe geef je een kleine binnenradius correct op in een technische tekening?
Een kleine binnenradius geef je op als de binnenradius (R) in millimeters, gemeten aan de binnenzijde van de buiging. Geef altijd de binnenradius op, niet de buitenradius — dat is de standaard in kantwerk en voorkomt verwarring bij de producent. Combineer dit met de materiaaldikte, het materiaaltype en de buighoek voor een volledige specificatie.
Veelgemaakte fouten in technische tekeningen bij kleine radii:
- Geen radius opgeven — de producent kiest dan een standaardwaarde die mogelijk niet klopt
- De buitenradius opgeven in plaats van de binnenradius
- Een radius opgeven die kleiner is dan technisch haalbaar voor het opgegeven materiaal
- Geen tolerantie vermelden terwijl de toepassing maatnauwkeurigheid vereist
Gebruik in je DXF- of STEP-bestand altijd de juiste buiglijnen en noteer de radius in de stuklijst of als maataanduiding op de tekening zelf. Twijfel je of je tekening klopt? De One Click Fix-service controleert en corrigeert fouten in aangeleverde tekeningen proactief, zodat productie niet stilligt door een fout bestand.
Hoe OneClickSteel helpt met kanten op kleine binnenradii
Bij ons bestel je kantwerk direct online — inclusief specificaties voor kleine binnenradii, materiaaltype en buighoek. Upload je tekening (DXF of STEP), en binnen één minuut krijg je een gedetailleerde prijsopgave zonder dat je een verkoper hoeft te spreken. Je kiest zelf de gewenste leverdatum op het moment van bestellen.
- Kanten van staal, RVS en aluminium — met aandacht voor materiaalspecifieke minimale radii
- One Click Fix-service — wij corrigeren fouten in je tekening proactief zodat je order direct in productie kan
- Combineer bewerkingen in één order: lasersnijden, kanten, ontbramen en meer via één portaal
- Levering binnen 3 tot 4 werkdagen — of sneller bij spoedopdrachten
Heb je een vraag over de haalbaarheid van een specifieke radius? Neem contact op via onze supportpagina of upload je tekening direct en vraag een offerte aan — binnen een minuut weet je wat het kost.
