De maatnauwkeurigheid bij CNC zetwerk staal wordt bepaald door vier hoofdfactoren: de materiaaldikte en -kwaliteit, de springback van het materiaal, de nauwkeurigheid van de aangeleverde tekening en de instelling van de kantbank zelf. In de praktijk halen moderne CNC kantbanken toleranties van ±0,1 tot ±0,3 mm op hoeknauwkeurigheid en afmetingen, afhankelijk van het materiaal en de complexiteit van de buiging. Dit artikel beantwoordt de meest gestelde vragen over toleranties, materiaalinvloed en tekenvoorbereiding bij CNC zetwerk.
Welke factoren beïnvloeden de toleranties bij CNC zetwerk?
De toleranties bij CNC zetwerk staal worden bepaald door een combinatie van materiaaleigenschappen, gereedschapkeuze, machinenauwkeurigheid en tekenvoorbereiding. Geen van deze factoren staat op zichzelf: een kleine variatie in plaatdikte of hardheid kan al direct invloed hebben op het eindresultaat, ook als de machine perfect is ingesteld.
De belangrijkste factoren op een rij:
- Materiaaldikte en -tolerantie: Staalplaat heeft van zichzelf al een dikte-tolerantie. Die variatie werkt rechtstreeks door in de buigradius en de uiteindelijke maat.
- Materiaalsoort en hardheid: Zachter staal (zoals S235) gedraagt zich anders dan hogere sterktes (zoals S355). Hoe harder het materiaal, hoe groter de springback.
- Gereedschapkeuze: De combinatie van stempel en matrijs bepaalt de buigradius. Verkeerde gereedschapkeuze leidt direct tot maatafwijkingen.
- Buigvolgorde: Bij meerdere buigingen beïnvloedt elke vorige buiging de positie van de volgende. Een verkeerde volgorde stapelt fouten op.
- Kwaliteit van de tekening: Ontbrekende buigradii, verkeerde kantlengte-berekeningen of onduidelijke tolerantie-aanduidingen geven de operator te weinig informatie om correct in te stellen.
Wat is de haalbare nauwkeurigheid bij CNC kantbanken in de praktijk?
Moderne CNC kantbanken halen in de praktijk een maatnauwkeurigheid van ±0,1 tot ±0,3 mm op vlakke maten en een hoeknauwkeurigheid van ±0,5 graden. Dit geldt voor standaard zetwerk in staal met een dikte tot circa 8 mm. Bij dikkere platen of complexere geometrieën wordt de tolerantie ruimer.
Belangrijk om te weten: de nauwkeurigheid van de machine zelf is zelden het knelpunt. De meeste afwijkingen in de praktijk komen voort uit materiaalvariaties, springback die niet volledig is gecompenseerd, of tekeningen die onvoldoende informatie bevatten. Een goed ingestelde CNC kantbank met actuele compensatie-algoritmen kan springback grotendeels corrigeren, maar dat vraagt om correcte invoergegevens.
Voor toepassingen met nauwere toleranties dan ±0,1 mm is een tweede bewerking of nabewerking soms nodig. Dat geldt met name voor precisiedelen in de machinebouw of meetapparatuur.
Hoe beïnvloedt materiaaldikte de maatnauwkeurigheid van zetwerk?
Materiaaldikte heeft een directe invloed op de maatnauwkeurigheid van zetwerk staal, omdat de buigradius en de kantlengte-aftrek (ook wel K-factor) afhangen van de plaatdikte. Hoe dikker het materiaal, hoe groter de buigradius moet zijn en hoe meer materiaal er “verdwijnt” in de buiging. Een kleine afwijking in plaatdikte geeft daardoor een direct meetbare afwijking in de eindmaat.
Staalplaat wordt geleverd met een dikte-tolerantie volgens de geldende norm. Voor een plaat van 3 mm kan die tolerantie oplopen tot ±0,2 mm. Als je dit niet meeneemt in je tekening of berekening, krijg je een product dat maatnauwkeurig is geproduceerd, maar toch buiten je gewenste tolerantie valt. Dit is een veelgemaakte fout bij plaatwerk op maat.
Bij dikkere platen neemt ook de vereiste buigkracht toe. Dat heeft invloed op de doorbuiging van het gereedschap en de machine, wat extra compensatie vraagt.
Wat is het verschil tussen springback bij staal en bij aluminium?
Springback is het terugveren van het materiaal nadat de buigkracht is weggenomen. Bij staal is de springback doorgaans kleiner dan bij aluminium, omdat staal een hogere elasticiteitsmodulus heeft. Aluminium veert meer terug, vraagt een grotere overbuiging en vraagt daardoor meer compensatie in de machine-instelling.
Concreet: bij standaard constructiestaal (S235) is de springback relatief voorspelbaar en goed te compenseren. Bij hogere sterktes zoals S355 of hoger neemt de springback toe. Aluminiumlegeringen zoals 5754 of 6082 hebben een grotere springback dan staal van vergelijkbare dikte, en die springback varieert ook meer per charge materiaal.
Voor de operator betekent dit dat bij aluminium vaker een proefbuiging nodig is om de juiste overbuiging te bepalen. Bij staal is de compensatie beter voorspelbaar op basis van bekende materiaaleigenschappen, maar ook hier geldt: meet altijd na voor kritische maten.

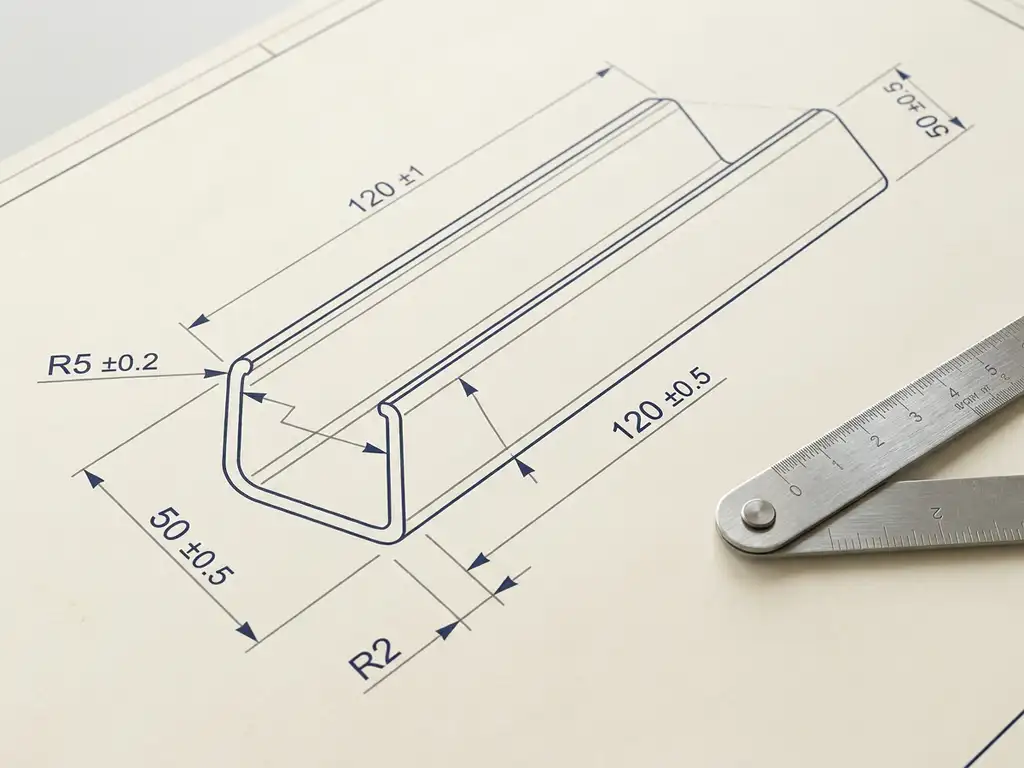

Hoe zorgt een goede DXF- of STEP-tekening voor betere zetnauwkeurigheid?
Een correcte DXF- of STEP-tekening geeft de operator alle benodigde informatie om de kantbank goed in te stellen: buigradii, buigrichtingen, kantlengtes en toleranties. Ontbreekt een van deze gegevens, dan moet de operator aannames doen, en aannames leiden tot afwijkingen.
Veelgemaakte fouten in tekeningen die de maatnauwkeurigheid van zetwerk negatief beïnvloeden:
- Geen buigradius opgegeven: De operator kiest dan zelf een radius, die mogelijk niet overeenkomt met je ontwerp.
- Verkeerde kantlengte-berekening: Als de ontvouwde lengte niet klopt met de opgegeven maten, klopt het eindproduct ook niet.
- Ontbrekende tolerantie-aanduidingen: Zonder toleranties weet de operator niet hoe kritisch een maat is.
- Buigrichtingen niet aangegeven: Zeker bij meerdere buigingen in verschillende richtingen is dit informatie die niet mag ontbreken.
Een STEP-bestand heeft als voordeel dat het 3D-model bevat, waardoor buigrichtingen en geometrie direct zichtbaar zijn. Een DXF-bestand is plat en vraagt meer aanvullende informatie in de tekening zelf.
Wanneer is een tweede bewerking nodig om de maatnauwkeurigheid te halen?
Een tweede bewerking is nodig wanneer de gevraagde tolerantie strakker is dan wat zetwerk in één stap kan leveren, of wanneer meerdere bewerkingen samen een cumulatieve fout kunnen veroorzaken die buiten de tolerantie valt. Dit speelt met name bij complexe onderdelen met veel buigingen, dikke platen of hoge nauwkeurigheidseisen.
Praktische situaties waarbij een tweede bewerking of nabewerking relevant is:
- Toleranties strakker dan ±0,1 mm op vlakke maten na het buigen
- Onderdelen met meer dan vier buigingen waarbij maten cumulatief worden opgebouwd
- Dik materiaal (boven 10 mm) waarbij springback moeilijker volledig te compenseren is
- Functionele vlakken die na het buigen nog vlak moeten zijn, zoals aansluitvlakken in de machinebouw
In die gevallen kan nafrezen of naslaan een onderdeel alsnog binnen tolerantie brengen. Het is verstandig om dit al in de ontwerpfase mee te nemen, zodat je niet achteraf voor verrassingen staat.
