Staal scheurt tijdens het kanten wanneer het materiaal te sterk wordt gebogen ten opzichte van zijn buigradius, wanneer de buigrichting parallel loopt aan de walsdraadrichting, of wanneer de snijkant van het lasersnijden ruwheid of microbarsten bevat die als scheurinitiatie werken. De combinatie van een te kleine binnenradius, een verkeerde buigrichting en een harde of hoogkoolstofstaalsoort vergroot de kans op scheuren aanzienlijk. In dit artikel beantwoorden we de meest gestelde vragen over scheuren bij het kanten van staal, zodat je dit probleem in de praktijk kunt herkennen en voorkomen.
Wat zijn de meest voorkomende oorzaken van scheuren bij het kanten?
Scheuren bij het kanten van staal ontstaan door een combinatie van factoren: een te kleine buigradius, buigen parallel aan de walsdraadrichting, een harde of brosse materiaalsoort en een ruwe of beschadigde snijkant. Elk van deze factoren kan op zichzelf al problemen veroorzaken, maar samen verhogen ze het risico sterk.
In de praktijk zijn dit de meest voorkomende boosdoeners:
- Te kleine binnenradius in verhouding tot de plaatdikte
- Buigen in de walsdraadrichting in plaats van dwars erop
- Hoge koolstofstaalsoorten of hardgeharde materialen met weinig rek
- Ruwe of geoxideerde snijkanten na het lasersnijden
- Onjuiste gereedschapsinstellingen, zoals een te scherpe stempelradius
Begrijpen welke factor in jouw geval de oorzaak is, helpt je om gericht aanpassingen te maken in je tekenwerk of je productieproces. Via kanten van plaatwerk lees je meer over hoe dit proces in de praktijk werkt.
Welke rol speelt de buigradius bij het scheuren van staal?

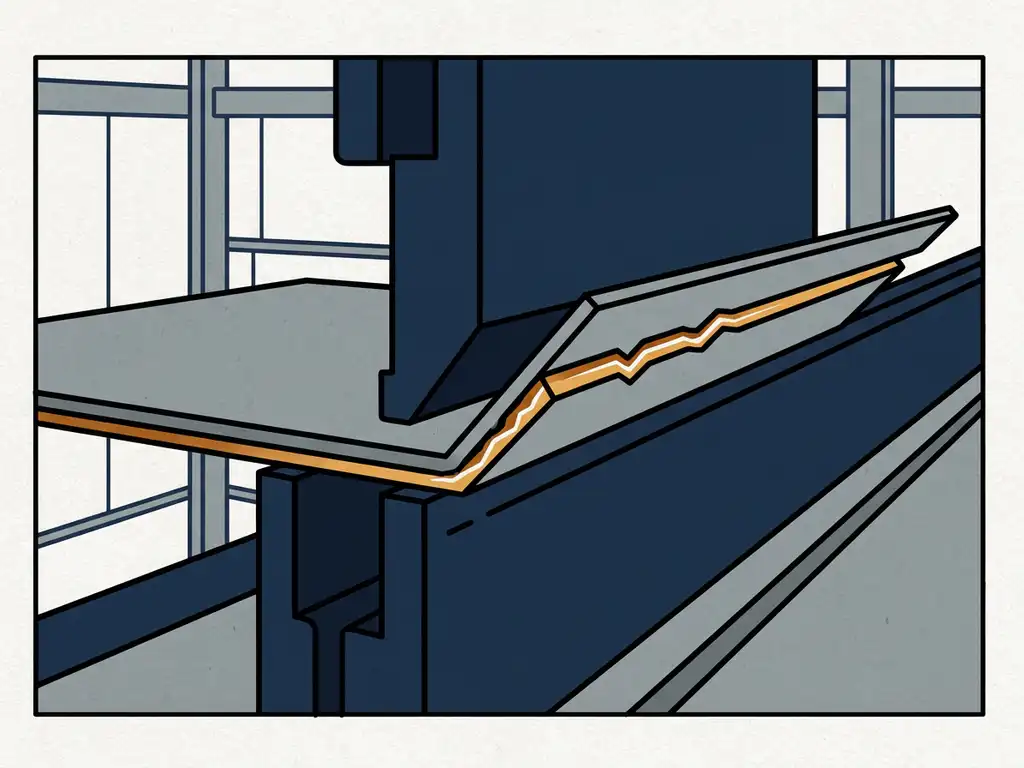

De buigradius is een van de belangrijkste factoren bij scheuren tijdens het kanten. Een te kleine binnenradius dwingt het materiaal in een te scherpe bocht, waardoor de buitenste vezels van het staal worden uitgerekt tot voorbij hun maximale rek. Op dat punt scheurt het materiaal.
Als vuistregel geldt dat de minimale binnenradius minstens gelijk moet zijn aan de plaatdikte. Bij zachter staal kun je iets kleiner gaan, maar bij hardere soorten of hogere koolstofstalen moet je juist ruimer nemen. Een binnenradius van 1 tot 2 keer de plaatdikte is voor de meeste constructiestaalsoorten een veilig uitgangspunt.
Hoe scherper de bocht, hoe groter de rek aan de buitenzijde van de buiglijn. Staal heeft een beperkte trekrek voordat het breekt. Bij een binnenradius die te klein is, overschrijd je die grens simpelweg. Dit is in de tekenfase al te voorkomen door de minimale buigradius voor het gekozen materiaal op te zoeken en te verwerken in je ontwerp.
Waarom scheurt staal in de walsdraadrichting sneller dan dwars erop?
Staal scheurt sneller wanneer je buigt parallel aan de walsdraadrichting omdat de korrelstructuur van het materiaal in die richting minder flexibel is. Tijdens het walsen worden de kristalkorrels van het staal uitgerekt in de walsrichting. Buig je in diezelfde richting, dan trek je aan de zwakste as van die korrels.
Buig je dwars op de walsdraadrichting, dan snij je als het ware door de korrels heen in plaats van erlangs. Dat vraagt meer kracht, maar het materiaal geeft gelijkmatiger mee en scheurt minder snel.
In de praktijk herken je de walsdraadrichting aan de afrolrichting van de plaat. Bij het ontwerpen van kantdelen is het slim om de buiglijn haaks op de walsdraadrichting te plaatsen. Dit is een eenvoudige aanpassing in je tekening die scheuren sterk kan verminderen, zeker bij dunnere platen of hardere staalsoorten.
Kan de lasersnijkant bijdragen aan scheuren tijdens het kanten?
Ja, de kwaliteit van de lasersnijkant heeft direct invloed op de kans op scheuren bij het kanten. Een ruwe, geoxideerde of beschadigde snijkant bevat kleine onregelmatigheden die werken als scheurinleiders: de spanning concentreert zich op die punten en het materiaal scheurt eerder.
Bij lasersnijden ontstaan aan de snijkant soms kleine bramen, oxidatielagen of microbarsten, afhankelijk van het gebruikte materiaal, de laserparameters en de snijsnelheid. Als het kantdeel zo wordt georiënteerd dat de lasersnijkant precies op de buiglijn valt, vergroot dit het risico.
Dit probleem is op twee manieren te verminderen. Ten eerste door de snijkant te ontbramen vóór het kanten, zodat ruwheid en bramen worden verwijderd. Ten tweede door bij het tekenen de buiglijn iets te verschuiven, zodat die niet samenvalt met de ruwste zone van de snijkant. Een schone snijkant verdeelt de spanning gelijkmatiger en vermindert scheurvorming merkbaar.
Welk materiaal is het meest gevoelig voor scheuren bij het kanten?
Harde staalsoorten met een hoog koolstofgehalte en een lage trekrek zijn het meest gevoelig voor scheuren bij het kanten. Constructiestaal S355 scheurt eerder dan S235, en gehard of gelegeerd staal is nog gevoeliger. RVS en aluminium hebben hun eigen aandachtspunten.
Een overzicht van de gevoeligheid per materiaalsoort:
- S235 (constructiestaal): relatief soepel, goed kantbaar met normale radii
- S355 (constructiestaal): harder en minder ductiel, vraagt een grotere minimale radius
- RVS 304/316: goede rek maar hoge terugvering, let op springback
- Aluminium: gevoelig voor scheuren bij te kleine radius, sterk afhankelijk van legering
- Hardox of gehard staal: zeer breukgevoelig bij kanten, minimale radius is groot
Bij twijfel over de kantbaarheid van een materiaal is het verstandig om de materiaalspecificaties te raadplegen en de minimale buigradius te berekenen op basis van de trekrek en plaatdikte.
Hoe voorkom je scheuren bij het kanten van staal?
Scheuren bij het kanten van staal voorkom je door de buigradius groot genoeg te kiezen, de buigrichting dwars op de walsdraadrichting te plaatsen, de snijkant te ontbramen en het juiste materiaal voor de toepassing te kiezen. Samen dekken deze maatregelen de meeste oorzaken af.
Concrete tips om scheuren te voorkomen:
- Gebruik een binnenradius van minimaal 1x de plaatdikte, bij hardere materialen 1,5 tot 2x
- Oriënteer de buiglijn haaks op de walsdraadrichting
- Ontbraam de snijkanten vóór het kanten, zeker bij lasersnijwerk
- Kies een materiaal met voldoende rek voor de gewenste buighoek
- Vermijd buigen op de rand van de snijkant als de geometrie dat toelaat
- Controleer je tekening op minimale radii vóór productie
Bij het bestellen van plaatwerk op maat is het slim om deze punten al in de tekenfase mee te nemen. Fouten in het ontwerp zijn achteraf duur om te herstellen, maar in de voorbereiding eenvoudig te corrigeren.
