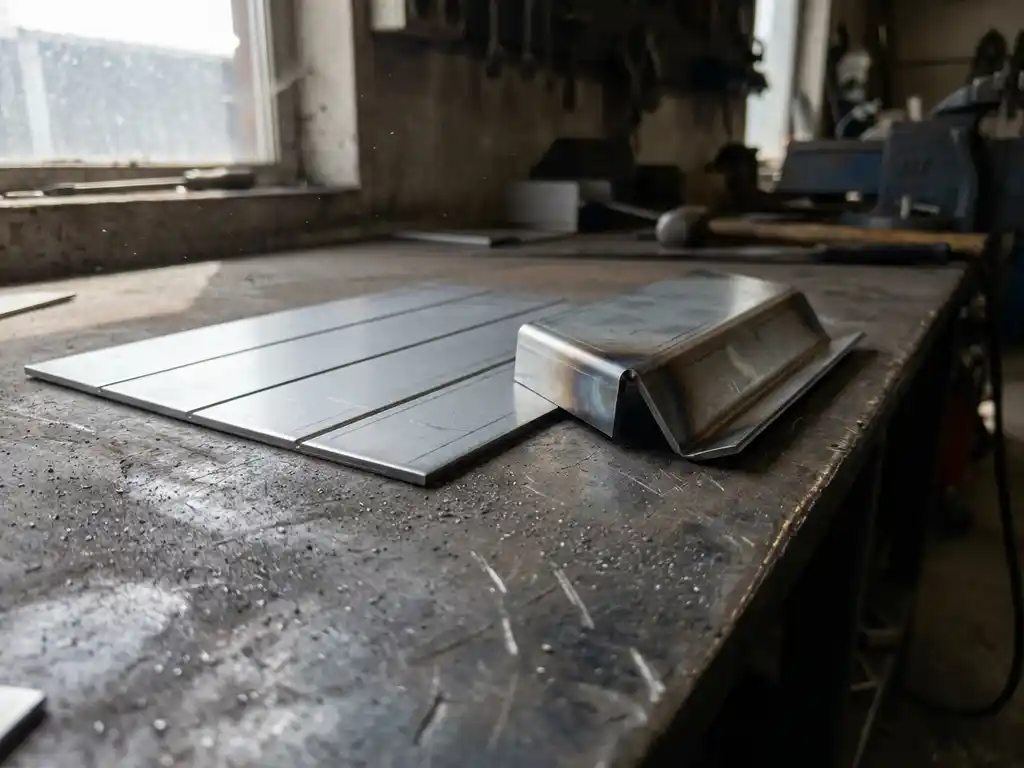

Lasergeснeden staalplaat met V-groef buiglijnen op verweerd staaloppervlak, met gevouwen metalen proefstuk en scherpe hoeken.

Hoe lever je een tekening correct aan voor v-groef kanten?

Voor een correcte v-groef kanttekening heb je een 2D-aanzicht nodig met alle maatvoeringen, een duidelijk aangegeven groefrichting, de juiste buigvolgorde en het materiaal, inclusief dikte. Zonder deze informatie kan een kantbankoperator de bewerking niet correct uitvoeren. In dit artikel beantwoorden we de meest gestelde vragen over het aanleveren van tekeningen voor v-groef kanten, zodat jij de eerste keer goed zit.

Wat is het verschil tussen v-groef kanten en standaard kanten?

Bij standaard kanten buig je een metalen plaat direct over de volle dikte met een kantbank. Bij v-groef kanten frees je eerst een V-vormige groef in de plaat, waarna je op die plek buigt. Doordat de materiaaldikte op het buigpunt lokaal dunner is, krijg je een scherpe, strakke hoek met een minimale buitenradius — iets wat bij volledig materiaal niet haalbaar is.

Het praktische verschil zit in het eindresultaat. Standaard kanten geeft altijd een bepaalde binnenradius die afhankelijk is van de materiaaldikte en de V-opening van de matrijs. V-groef kanten maakt het mogelijk om hoeken van bijna 90 graden te realiseren met een buitenradius van vrijwel nul. Dat is ideaal voor behuizingen, frames en decoratieve toepassingen waarbij een strakke, nette hoek visueel belangrijk is.

Een ander verschil is de kracht die nodig is. Omdat het materiaal op het buigpunt dunner is gemaakt, heb je minder persdruk nodig. Dit vermindert het risico op vervorming van de rest van de plaat, wat bij grotere formaten een duidelijk voordeel is. Meer over kanten lees je op onze dienstenpagina.

Welke informatie moet een tekening bevatten voor v-groef kanten?

Een tekening voor v-groef kanten moet minimaal de volgende informatie bevatten: materiaalsoort en dikte, de positie en diepte van elke groef, de buighoek per groef, de buigvolgorde en een duidelijk aanzicht van het eindproduct. Ontbreekt één van deze elementen, dan moet de operator aannames doen en dat vergroot de kans op fouten.

Concreet betekent dit dat je tekening het volgende moet tonen:

  • Materiaalspecificatie: type (staal, RVS, aluminium) en exacte dikte in millimeters
  • Groefpositie: maat vanaf een referentiekant of middellijn
  • Groefdiepte en hoek: standaard is een V-hoek van 90 graden, maar geef dit altijd expliciet aan
  • Buighoek: de gewenste hoek na het buigen, per buiging apart vermeld
  • Toleranties: geef aan hoe nauw de maten moeten worden aangehouden
  • Oppervlakteafwerking: als de zichtbare kant relevant is, geef dit dan aan

Een 3D-model als aanvulling is altijd welkom, maar vervangt de 2D-maatvoeringstekening niet. De 2D-tekening is de basis voor productie.

Welk bestandsformaat is geschikt voor een v-groef kanttekening?

Voor v-groef kanten lever je het beste een DXF-bestand aan voor de 2D-snijgeometrie en een STEP- of STP-bestand voor het 3D-model. DXF is het meest gebruikte formaat voor lasersnijden en kanten omdat het direct ingelezen kan worden door bewerkingssoftware. STEP-bestanden geven de operator extra context over de gewenste eindvorm.

Een PDF van de maatvoeringstekening is een nuttige aanvulling, maar geen vervanger van een bewerkbaar bestand. Via ons overzicht van diensten zie je welke bestandsformaten per bewerking worden ondersteund.

Let op de volgende punten bij het exporteren van je bestand:

  • Exporteer DXF in de juiste schaal (1:1)
  • Verwijder overbodige lagen, hulplijnen en tekstvelden uit het DXF-bestand
  • Zorg dat snijcontouren gesloten zijn — open contouren veroorzaken problemen bij de software
  • Voeg groeflijnen toe als aparte laag in het DXF, zodat ze te onderscheiden zijn van snijlijnen

Hoe geef je buigvolgorde en groefrichting aan in een tekening?

De buigvolgorde geef je aan door elke buiging te nummeren in de tekening, van de eerste tot de laatste stap. De groefrichting — aan welke zijde van de plaat de groef wordt gefreesd — geef je aan met een pijl of symbool in het zijaanzicht, gecombineerd met een tekstnotitie zoals “groef aan bovenzijde” of “groef aan onderzijde”.

Dit klinkt misschien als detail, maar het heeft directe gevolgen voor het eindresultaat. Als de groef aan de verkeerde kant wordt gefreesd, buig je de plaat de foute kant op. En als de buigvolgorde niet klopt, kan het product halverwege de productie niet meer in de kantbank passen.

Praktische tips voor het aangeven van buigvolgorde en richting:

  • Gebruik een nummering in de tekening: “Buiging 1”, “Buiging 2”, enzovoort
  • Voeg een isometrisch of 3D-aanzicht toe als visuele referentie naast de maatvoeringstekening
  • Geef de buigrichting aan met een gebogen pijl in het zijaanzicht
  • Noteer expliciet of de groef aan de buitenzijde of binnenzijde van de uiteindelijke vorm zit
  • Gebruik een tabel met buigstappen als het product meer dan drie buigingen heeft

Wat zijn veelgemaakte fouten bij het aanleveren van v-groef tekeningen?

De meest voorkomende fouten zijn: ontbrekende groefdiepte, geen aangegeven buigvolgorde, onjuiste toleranties en groeflijnen die niet zijn onderscheiden van snijcontouren in het DXF-bestand. Deze fouten leiden tot vertraging, herwerk of een product dat niet aan de verwachting voldoet.

Hier is een overzicht van de meest gemaakte fouten en hoe je ze vermijdt:

  • Groefdiepte niet vermeld: Standaard wordt een bepaalde diepte aangehouden, maar die klopt niet altijd voor jouw materiaaldikte. Geef de diepte altijd expliciet aan.
  • Buigvolgorde ontbreekt: Bij producten met meerdere buigingen is dit onmisbaar voor een correcte productie.
  • Groefzijde onduidelijk: Niet aangeven aan welke kant de groef zit is een veelgemaakte fout die leidt tot een gespiegeld product.
  • Onjuiste ontvouwing: De plaat in de tekening klopt niet met de gewenste eindmaten na het buigen. Controleer de ontvouwing altijd in je CAD-software.
  • Geen materiaalspecificatie: Zonder materiaal en dikte kan er geen offerte worden gegenereerd en kan de bewerking niet worden ingesteld.

Kan een v-groef kanttekening worden gecorrigeerd vóór productie?

Ja, een tekening met fouten kan worden gecorrigeerd vóór de productie start. Hoe eerder een fout wordt opgemerkt, hoe minder vertraging het oplevert. Wanneer je een tekening aanlevert en er zit een probleem in, is het belangrijk dat dit direct wordt gesignaleerd en teruggekoppeld — zodat de productie niet stilligt terwijl jij wacht op een gecorrigeerd bestand.

Bij complexe tekeningen of producten met meerdere bewerkingen is het verstandig om een proefstuk te laten maken voordat je een grotere serie bestelt. Dat geeft je de kans om de maatvoering en het eindresultaat te controleren voordat je volledig in productie gaat.

Hoe One Click Steel helpt met v-groef kanten

Bij One Click Steel kun je v-groef kanttekeningen direct uploaden via ons portaal en binnen één minuut een offerte ontvangen — zonder dat je een verkoper hoeft te bellen of een e-mail hoeft te sturen. Upload je DXF- of STEP-bestand, kies je gewenste leverdatum en bestel direct. Geen wachttijd, geen terugbelverzoek.

Zit er een fout in je tekening? Dan zetten we onze One Click Fix-service in: we signaleren problemen proactief en corrigeren fouten in aangeleverde bestanden, zodat de productie niet stilligt. Jij hoeft niet zelf te zoeken naar wat er mis is.
