Een verkeerde kantradius verzwakt je product op het buigpunt. Als de radius te klein is, ontstaat er te veel spanning in het materiaal tijdens het buigen, wat kan leiden tot scheuren, breuk of vermoeiingsschade tijdens gebruik. De juiste radius hangt af van het materiaal, de plaatdikte en de belasting die het eindproduct moet doorstaan. In dit artikel beantwoorden we de meest gestelde vragen over hoe de kantradius de sterkte van je product beïnvloedt en hoe je fouten voorkomt.
Wat gebeurt er met metaal als de kantradius te klein is?

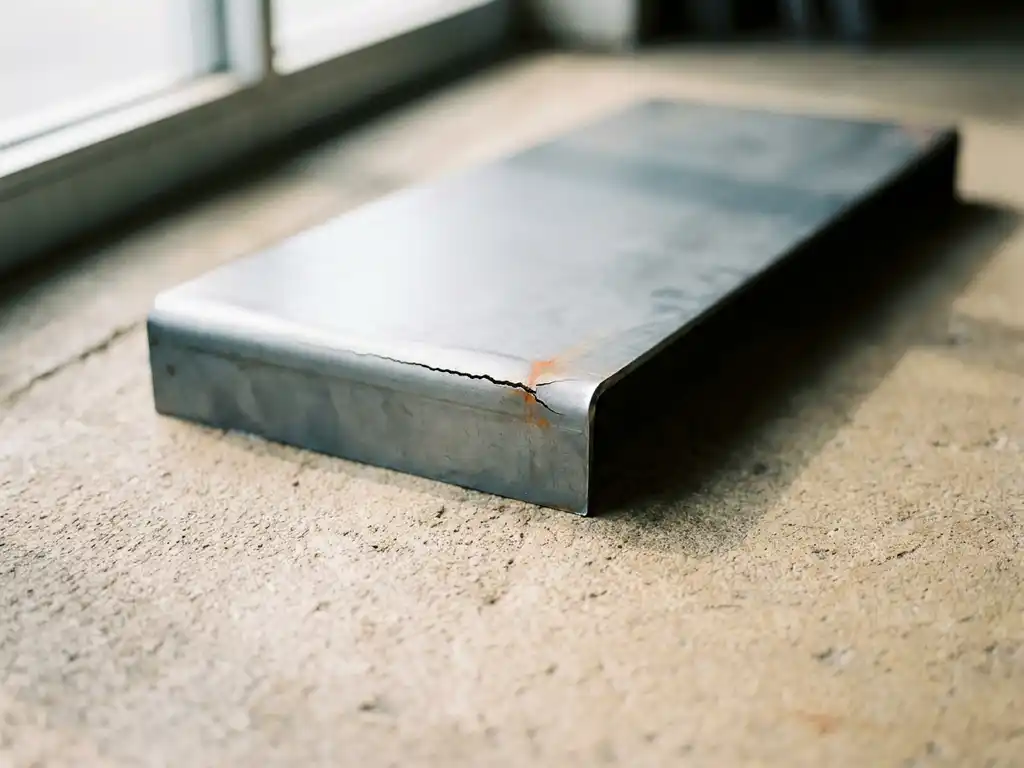

Als de kantradius te klein is ten opzichte van de plaatdikte, wordt het materiaal op het buigpunt te sterk uitgerekt. De buitenzijde van de buiging staat onder extreme trekspanning, terwijl de binnenzijde wordt samengedrukt. Dit kan direct leiden tot scheuren in het materiaal, of tot een verzwakte zone die pas later onder belasting bezwijkt.
Bij metalen met een beperkte ductiliteit, zoals hardere staalsoorten of sommige aluminiumlegeringen, is dit risico nog groter. Het materiaal kan de vervorming simpelweg niet aan zonder te barsten. Maar zelfs bij ductielere materialen geldt: te kleine radii zorgen voor interne spanningen die de levensduur van het product verkorten. Zichtbare scheuren zijn het meest dramatische gevolg, maar microscopische scheurtjes die pas later doorgroeien, zijn minstens zo gevaarlijk.
Een vuistregel die breed wordt toegepast: de minimale binnenradius moet minimaal gelijk zijn aan de plaatdikte. Bij hardere of minder vervormbare materialen ligt die grens hoger, soms op 1,5 tot 2 keer de plaatdikte.
Hoe beïnvloedt de kantradius de treksterkte en vermoeiing van het eindproduct?
De kantradius heeft direct invloed op de spanningsverdeling in het buigpunt. Een te kleine radius concentreert de spanning in een klein gebied, wat de effectieve treksterkte van het product op dat punt verlaagt. Bij dynamische belasting, waarbij het product herhaaldelijk wordt belast en ontlast, vergroot dit de kans op vermoeiingsscheuren aanzienlijk.
Vermoeiing is een sluipend probleem. Een product kan er perfect uitzien na productie, maar bezwijken na duizenden belastingscycli. De oorzaak ligt dan vaak in een te scherpe binnenradius die als spanningsconcentrator werkt. Dit is vooral relevant voor producten in de machinebouw, automotive en constructie, waar onderdelen continu aan trillingen of wisselende krachten worden blootgesteld.
Een grotere radius verdeelt de spanning over een breder gebied, waardoor het materiaal de belasting beter absorbeert. Dit verbetert niet alleen de statische sterkte, maar ook de vermoeiingsweerstand van het eindproduct. Het is dan ook geen overbodige luxe om bij belastingkritische toepassingen bewust te kiezen voor een ruimere radius dan het minimum.
Wat is het verschil tussen een te kleine en een te grote kantradius?
Een te kleine kantradius leidt tot spanningsconcentraties, scheuren en een verzwakt buigpunt. Een te grote kantradius geeft een vloeiendere buiging zonder materiaalbeschadiging, maar kan problemen geven met maatnauwkeurigheid, pasvorm en de functionaliteit van het eindproduct.
Bij een te grote radius voldoet het product mogelijk niet meer aan de tekening. Aansluitende onderdelen passen niet meer, en de gewenste geometrie van het product klopt niet. In sommige gevallen zorgt een te grote radius ook voor minder stijfheid in de constructie, omdat de scherpe hoek die voor rigiditeit zorgt, ontbreekt.
Het gaat dus om een balans. De optimale radius is groot genoeg om het materiaal niet te beschadigen, maar klein genoeg om de gewenste vorm en functie te realiseren. Die balans verschilt per materiaal, dikte en toepassing. Via onze kantservice controleren we jouw tekening op maakbaarheid voordat we starten, zodat je niet voor verrassingen staat.
Welke materialen zijn het gevoeligst voor een verkeerde kantradius?
Hardere en minder ductiele materialen zijn het meest gevoelig voor een te kleine kantradius. Denk aan hogesterktestaal (zoals S355 of hogere klassen), hardere aluminiumlegeringen en sommige RVS-soorten. Deze materialen hebben minder rekbaarheid en geven minder mee bij het buigen, waardoor scheuren sneller optreden bij een te scherpe radius.
Zachter staal zoals S235 en sommige zachtere aluminiumlegeringen zijn vergevingsgezinder. Ze kunnen meer vervorming aan voordat er problemen ontstaan. Toch is ook hier de kantradius niet willekeurig te kiezen: zelfs bij ductiele materialen geldt dat te kleine radii de vermoeiingssterkte verlagen.
RVS heeft een bijzondere positie. Austenitisch RVS, zoals 304 en 316, is relatief ductiel en kan goed gebogen worden. Maar door de hogere hardheid en terugvering vraagt het wel om een nauwkeurige instelling van de kantradius en het gereedschap. Een afwijking die bij staal nog acceptabel is, kan bij RVS al tot zichtbare problemen leiden.
Wil je weten welke materialen en diktes beschikbaar zijn voordat je een tekening uploadt? Via onze dienstenpagina zie je direct wat we verwerken in staal, RVS en aluminium.
Hoe voorkom je kantfouten bij het aanleveren van een tekening?
Kantfouten in een tekening voorkom je door de binnenradius altijd expliciet te vermelden, de minimale radius per materiaal en dikte te controleren en de buigvolgorde te doordenken bij complexe producten. Vergeet ook de terugvering niet: metaal veert na het buigen altijd iets terug, wat de uiteindelijke hoek beïnvloedt.
Concrete tips om fouten te voorkomen:
- Vermeld de binnenradius altijd in de tekening, ook als je denkt dat het vanzelfsprekend is
- Gebruik de vuistregel: binnenradius minimaal gelijk aan de plaatdikte, bij hard materiaal minimaal 1,5 keer
- Controleer de kantbaarheid bij complexe vormen met meerdere buigingen dicht op elkaar
- Houd rekening met de terugvering van het materiaal, met name bij harde staalsoorten en RVS
- Gebruik standaard radii die aansluiten op beschikbaar gereedschap, om maatwerk en extra kosten te vermijden
Twijfel je of je tekening klopt? De One Click Fix-service corrigeert fouten in aangeleverde tekeningen proactief, zodat de productie geen vertraging oploopt door een fout die pas bij de machine wordt ontdekt.
Wanneer moet je een grotere kantradius kiezen voor meer sterkte?
Kies voor een grotere kantradius wanneer het product onder dynamische belasting staat, wanneer je met hard of bros materiaal werkt, of wanneer de constructie lang mee moet gaan zonder onderhoudsbeurt. Een ruimere radius verdeelt de spanning beter en verlengt de levensduur van het product.
Specifieke situaties waarin een grotere radius de voorkeur verdient:
- Dynamisch belaste constructies: frames, beugels en draagconstructies die trillingen of wisselende krachten opvangen
- Dik materiaal: hoe dikker de plaat, hoe groter de radius moet zijn om scheuren te voorkomen
- Hoge sterkteklasse staal: S355 en hogere klassen vragen om een ruimere radius dan S235
- Buitentoepassingen of corrosieve omgevingen: een gescheurde of gespannen zone is gevoeliger voor corrosie
- Veiligheidsonderdelen: onderdelen waarbij falen ernstige gevolgen heeft, verdienen altijd een conservatieve radiuskeuze
Een grotere radius kost je vrijwel niets extra in productie, maar kan de levensduur van je product aanzienlijk verlengen. Het is een kleine aanpassing in de tekening met een grote impact op de kwaliteit van het eindresultaat.
